Monteringsveiledning

Monteringsveiledning

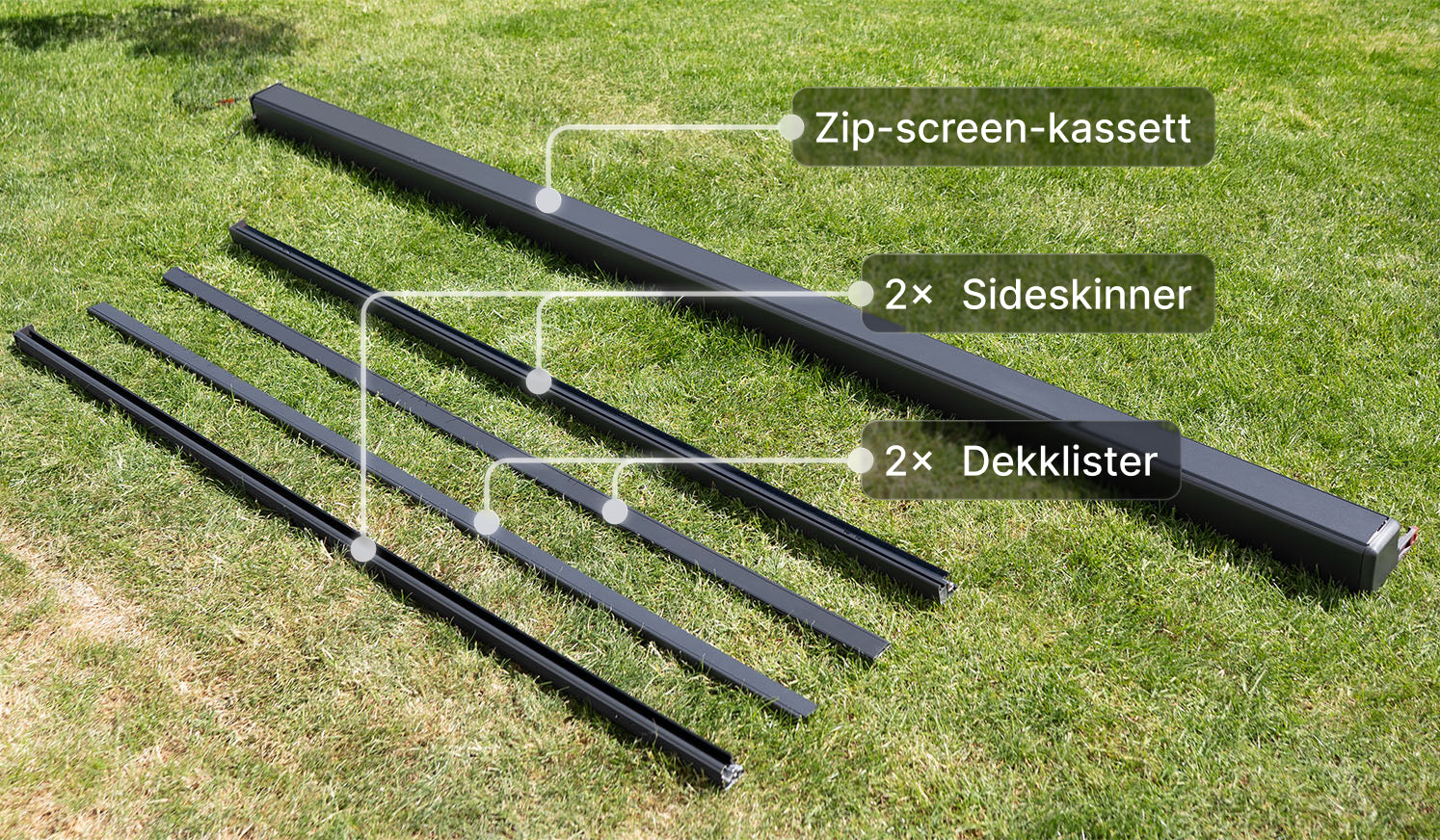

Dette følger med i esken

Dette følger med i esken

  • 1x Kassett med formontert motor og duk
  • 2x Sideprofiler inkludert formontert glidelåsstyring
  • 2x Dekklister til sideprofilene
  • Fjernkontroll hvis bestilt

Så enkelt er det å montere

Steg 1

Fest sideprofilene til kassetten

Koble de to sideføringene til toppkassetten på venstre og høyre side. Profilene festes med et smart klikksystem. Du trenger ikke verktøy til dette.

Steg 2

Sett Zip-screenen i posisjon

Løft Zip-screenen inn i vindusrammen eller hold den mot veggen der den skal monteres. Så snart den er i riktig posisjon og i vater, kan den skrus fast.

Merk: Festemateriell (skruer/plugger) følger ikke med i esken, og må kjøpes separat tilpasset din veggtype.

Steg 3

Montering

Skru nå fast Zip-screenen i ønsket posisjon. Sideprofilene er forhåndsboret med 60 cm mellomrom, slik at du enkelt kan feste skruene med riktig avstand.

Steg 4

Sett inn Zip-Locker

Sett inn glidelåsstyringen (Zip-Locker). Skyv den forsiktig oppover på glidelåsduken, og trykk den deretter godt på plass i sideprofilen av aluminium.

Steg 5

Klikk på dekklister

Takket være et smart klikksystem kan du nå enkelt klikke dekklistene på sideprofilene for å skjule skruene. Det skrueløse designet ser ikke bare elegant ut, men er også mer robust enn synlige skruer som kan korrodere over tid.

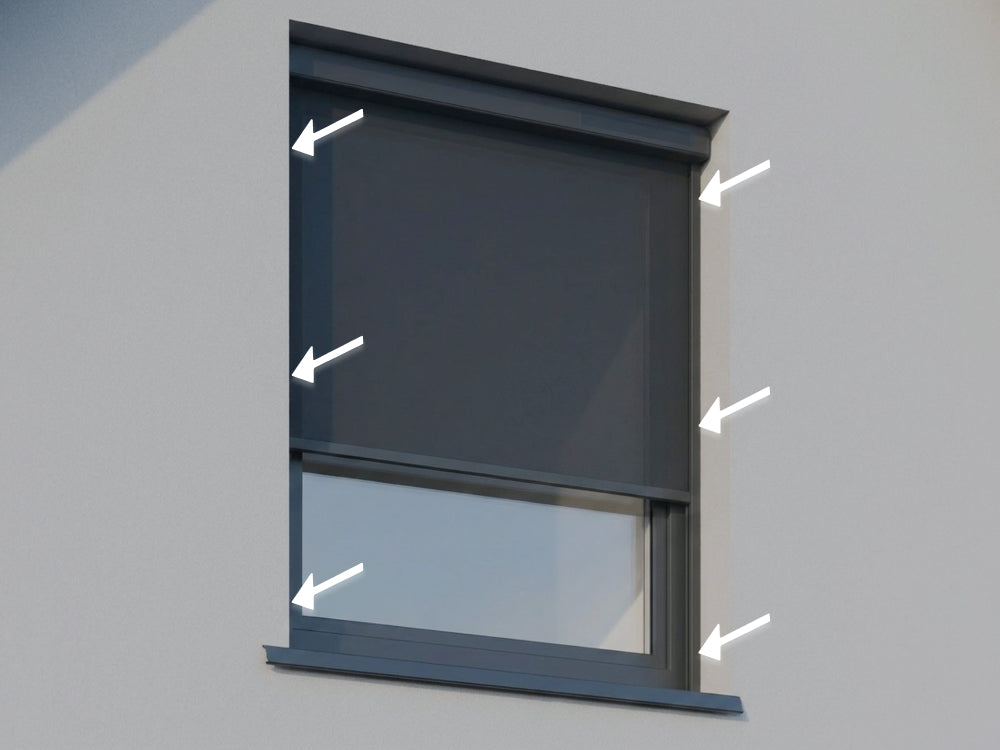

Direkte Rahmenmontage

1. Direkte Rahmenmontage (Standard)

Hierbei schraubst du die Führungsschienen direkt von vorne auf deinen Fensterrahmen. Das ist die einfachste und gängigste Methode, wenn der Zip-Screen in der Fensternische (Laibung) sitzen soll.

So geht's: Einfach die Führungsschienen anhalten, Löcher von vorne durchbohren und direkt mit dem Fensterrahmen verschrauben.

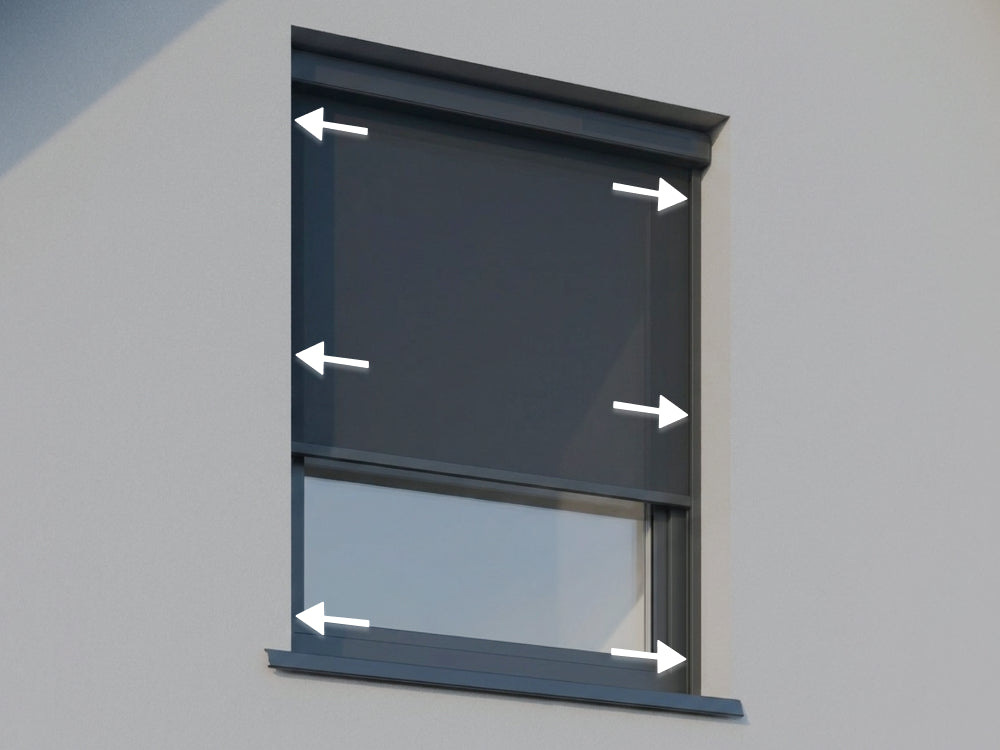

Seitliche Laibungsmontage

2. Seitliche Laibungsmontage (Fensterrahmen bleibt unbeschädigt)

Perfekt für Mietwohnungen oder wenn du nicht in deinen Fensterrahmen bohren möchtest. Der Zip-Screen wird seitlich direkt im Mauerwerk oder Beton der Nische befestigt.

So geht's: Du bohrst seitlich in die Mauer. Damit der Schraubenkopf später unsichtbar in der Schiene verschwindet, bohrst du die Vorderseite der Schiene etwas größer auf (10 mm Loch als Werkzeugdurchlass) und schraubst die Schiene durch die Rückseite (6 mm Loch) in der Wand fest.

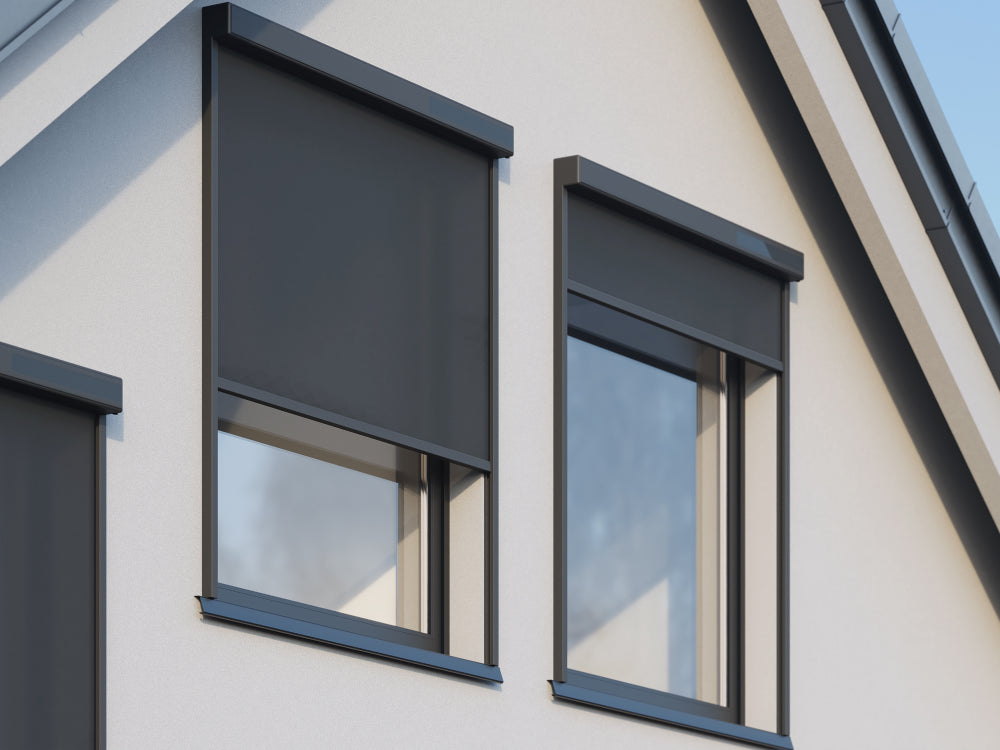

Auf-Wand-Montage

3. Auf-Wand-Montage (Fassadenmontage)

Hierbei wird der Zip-Screen außen auf die Hauswand über der Fensteröffnung montiert. Der große Vorteil: Wenn der Screen hochgefahren ist, wird kein Millimeter der Glasscheibe verdeckt und du hast volles Licht.

Für gedämmte Wände (WDVS): Falls deine Hauswand gedämmt ist, solltest du keine normalen Dübel verwenden. Wir empfehlen dafür das fischer Thermax System (oder vergleichbare Abstandsmontageschrauben für Dämmungen). Diese verhindern Kältebrücken, halten starkem Wind sicher stand und sind in fast jedem normalen Baumarkt erhältlich.

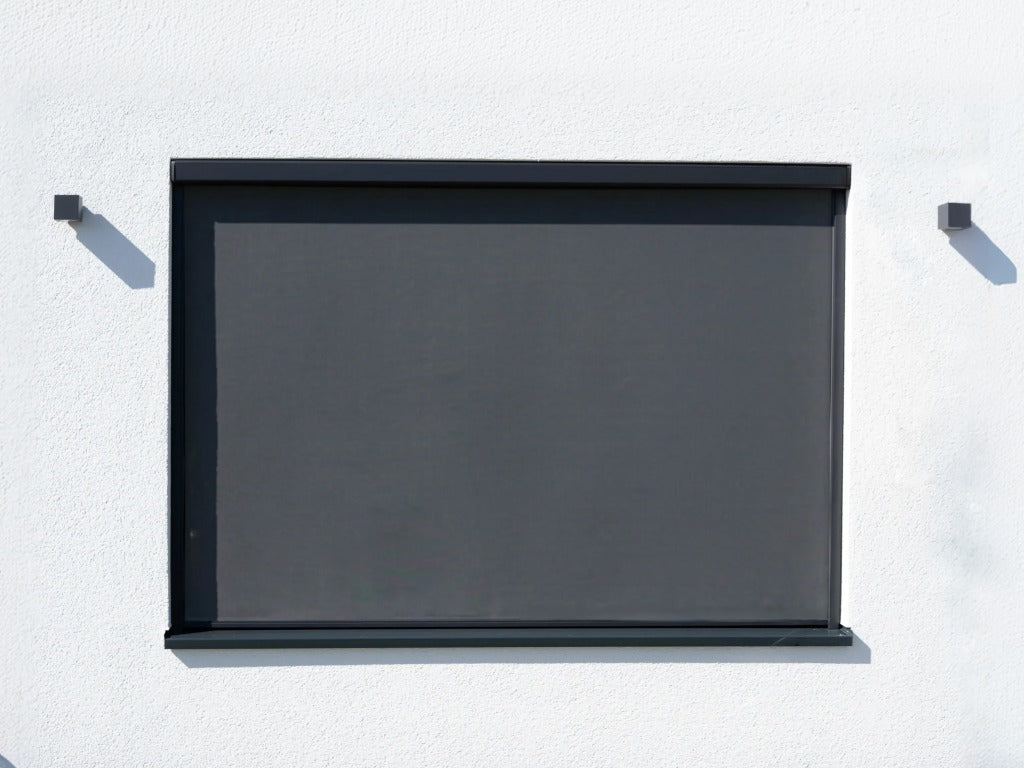

Ferdig! Gratulerer! 🥳

Ferdig! Gratulerer! 🥳
